GIỚI THIỆU VỀ CƠ BẢN VỀ MẠCH IN PCB

Chào mừng bạn đến với phần đầu tiên của loạt bài “Cơ bản về mạch in” của chúng tôi, nơi chúng ta bắt đầu hành trình khám phá các khía cạnh cơ bản của mạch in (PCB) và vai trò quan trọng của chúng trong thế giới điện tử hiện đại. Trong bài viết này, chúng ta sẽ tìm hiểu sâu hơn về tầm quan trọng của mạch PCB để hé lộ các thành phần và cấu trúc phức tạp tạo nên bo mạch đện tử và giới thiệu quy trình thiết kế cũng như tác động sâu sắc của nó đến quá trình sản xuất mạch in. Hãy sẵn sàng cùng điện tử Hatakey khám phá cốt lõi của công nghệ PCB và cách công nghệ này mang đến sự sống cho các thiết bị điện tử mà chúng ta sử dụng hàng ngày.

1. Mạch in PCB là gì?

Mạch in PCB (Printed Circuit Board) là một cụm điện tử được lắp ráp lại với nhau trong đó sử dụng các dây dẫn đồng để tạo kết nối điện giữa các linh kiện. Mạch PCB có cấu trúc dạng sandwich nhiều lớp gồm cả lớp dẫn điện (Đồng) và lớp cách điện có tác dụng vừa cung cấp hỗ trợ cơ học giúp nâng đỡ cố định các linh kiện điện tử vừa tạo liên kết dẫn điện giữa chúng.

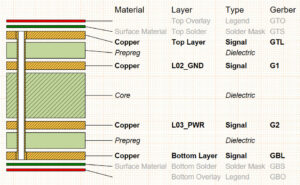

Hình 2. Cấu trúc bên trong mạch in PCB nhiều lớp.

2. Tầm quan trọng của PCB trong điện tử hiện đại

Trong thế giới điện tử hiện đại phát triển nhanh chóng, PCB đóng vai trò tối quan trọng trong việc tạo ra các thiết bị điện tử đã trở thành một phần không thể thiếu trong cuộc sống của chúng ta. Hãy cùng khám phá ý nghĩa của chúng:

Bổ sung các chức năng phức tạp: PCB đóng vai trò là xương sống của các thiết bị điện tử, cho phép tích hợp nhiều thành phần khác nhau và thực hiện các chức năng phức tạp.
Nâng cao hiệu suất và độ tin cậy: Bằng cách cẩn thận thiết kế bố cục và tối ưu hóa mạch điện, PCB đảm bảo đường dẫn tín hiệu hiệu quả, giảm thiểu nhiễu và mang lại hiệu suất đáng tin cậy, điều này rất quan trọng đối với các hệ thống điện tử có yêu cầu khắt khe ngày nay.
Tinh giản quy trình sản xuất: Thiết kế PCB chuẩn hóa và kỹ thuật sản xuất hàng loạt giúp giảm đáng kể chi phí sản xuất, giúp các thiết bị điện tử dễ tiếp cận với nhiều đối tượng hơn.

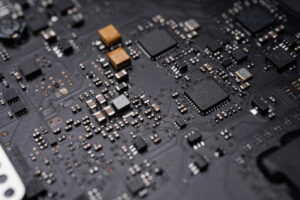

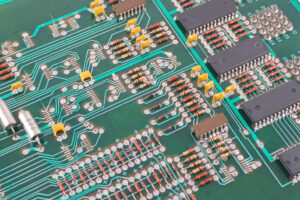

Cho phép tối ưu hóa không gian: PCB nhiều lớp cho phép các thiết kế phức tạp và nhỏ gọn cùng lúc, đảm bảo sử dụng không gian hiệu quả và cho phép phát triển các thiết bị điện tử kiểu dáng đẹp và cơ động.Hình 3. Hình ảnh một mạch in PCB kiểu cũ đơn giản chỉ gồm linh kiện cắm (THT)Hình 4. Ảnh bo mạch PCB hiện đại gồm các linh kiện dán (SMD)

3. Các thành phần cơ bản và cấu trúc của một mạch in

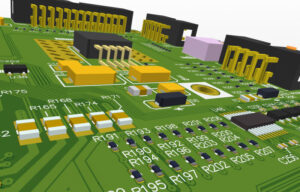

Hình 5. Ảnh 3D thiết kế Layout của một bo mạch.

Để hiểu được hoạt động bên trong của PCB, chúng ta phải làm quen với các thành phần và cấu trúc cơ bản của chúng:

Vật liệu nền: PCB sử dụng các vật liệu nền ở giữa, chẳng hạn như epoxy gia cố bằng sợi thủy tinh trên mạch in làm bằng vật liệu FR4, mang lại khả năng hỗ trợ về mặt cơ học và cách điện, đảm bảo tính toàn vẹn của mạch điện.
Đường mạch và điểm hàn (Pads): Đường mạch hoạt động như các đường dẫn điện, kết nối các linh kiện khác nhau trên PCB, trong khi điểm hàn cung cấp các điểm thích hợp để gắn cố định chân các linh kiện điện tử lên bo mạch.
Linh kiện điện tử: Mạch tích hợp (IC), điện trở, tụ điện và các linh kiện điện tử khác tạo nên nền tảng của PCB, mỗi linh kiện đều góp phần vào chức năng hoạt động chung của mạch.
Lớp chữ (Silk Screen) và lớp sơn phủ (Solder Mask): Các ký hiệu trên lớp chữ (Silk Screen) hỗ trợ việc gắp đặt và nhận dạng linh kiện, trong khi lớp sơn phủ Solder Mask giúp bảo vệ các đường mạch khỏi hiện tượng ngắn mạch, bị hư hỏng hoặc oxy hóa, đảm bảo độ tin cậy lâu dài.

4. Quy trình thiết kế trong sản xuất mạch in PCB:

Quy trình thiết kế là giai đoạn quan trọng trong sản xuất PCB, quyết định kết quả cuối cùng của sản phẩm. Hãy cùng khám phá các yếu tố chính và ý nghĩa của chúng:

Thiết kế mạch nguyên lý: Tạo ra thiết kế nguyên lý hoạt động của mạch điện để thể hiện được hết tất cả các kết nối trong mạch, làm cơ sở cho việc thiết kế Layout mạch in.
Thiết kế Layout mạch in: Chuyển sơ đồ nguyên lý thành sơ đồ bố trí linh kiện trên mạch, tối ưu hóa kích thước bo mạch, vị trí linh kiện, đồng thời đi dây để đảm bảo luồng tín hiệu kết nối giữa chúng tuân thủ theo các quy tắc thiết kế và sản xuất.
Tối ưu thiết kế cho quá trình sản xuất (DFM): Xem xét các điều kiện ràng buộc trong sản xuất và hướng dẫn thiết kế trong giai đoạn bố cục, tối ưu hóa quy trình sản xuất và nâng cao khả năng sản xuất.
Kiểm tra quy tắc thiết kế (DRC): Thực hiện DRC toàn diện để xác minh thiết kế so với các điều kiện ràng buộc khi sản xuất, đảm bảo sản phẩm cuối có chất lượng phù hợp.

4. Kết luận

Qua bài viết này. chúng ta đã cùng tìm hiểu về vai trò quan trọng của PCB trong ngành điện tử hiện đại, về các thành phần cơ bản và cấu trúc của chúng, đồng thời khám phá quy trình thiết kế để sản xuất mạch. Hãy theo dõi Điện tử Hatakey để biết thêm nhiều bài viết hấp dẫn trong loạt bài “Cơ bản về mạch in” của chúng tôi, nơi chúng tôi sẽ đi sâu hơn vào thế giới hấp dẫn của công nghệ PCB.
