Bố trí linh kiện là một công việc quan trọng khi thiết kế mạch in (PCB), nó ảnh hưởng đáng kể đến hiệu suất, độ tin cậy và khả năng chế tạo của các thiết bị điện tử. Bố trí linh kiện một cách hợp lý giúp cho bo mạch của bạn có hiệu suất làm việc tốt nhất, hạn chế nhiễu và giảm thiểu các rủi ro liên quan đến quá nhiệt. Trong bài viết này, Điện tử Hatakey sẽ cùng các bạn thảo luận về các phương án bố trí linh kiện trên mạch, cũng như những điều cần chú ý để bo mạch có thể đạt hiệu suất tốt nhất và dễ dàng trong khâu sản xuất lắp ráp.
1. Thế nào là bố trí linh kiện?
Bố trí linh kiện là sự sắp xếp các linh kiện điện tử trên mạch in. Sự ổn định và hiệu suất hoạt động của bo mạch phụ thuộc nhiều vào sự sắp xếp này. Việc bố trí linh kiện với một chiến lược phù hợp sẽ giúp quản lý nhiệt hiệu quả, giảm nhiễu điện từ (EMI) và đảm bảo tính toàn vẹn của tín hiệu.

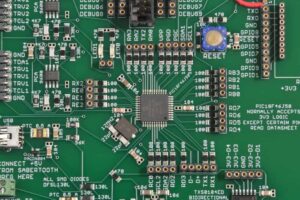

Hình 1. Bố trí linh kiện trên mạch PCB
2. Các yếu tố chính cần chú ý khi bố trí linh kiện trên mạch
Bố trí linh kiện gần với chân nguồn
Một trong những ý tưởng cơ bản của bố trí linh kiện là xếp tụ điện, điện trở và các thành phần quan trọng khác gần chân nguồn của các IC. Sự hoạt động ổn định của mạch phụ thuộc vào việc giảm nhiễu và dao động điện áp. Hai việc này đều có thể đạt được nhờ sự bố trí linh kiện hợp lý. Đặt các thành phần này bên cạnh chân nguồn sẽ làm giảm chiều dài đường dẫn điện, do đó làm giảm trở kháng và cải thiện hiệu suất chung của mạch.
Ghép nhóm linh kiện
Một yếu tố quan trọng khác của cách bố trí linh kiện tốt là ghép nhóm các linh kiện giống nhau lại với nhau. Việc sắp xếp điện trở, tụ điện và cuộn cảm theo mục đích của chúng giúp đơn giản hóa thiết kế mạch in và cải thiện tính toàn vẹn của tín hiệu. Phương pháp này làm giảm nguy cơ nhiễu tín hiệu và hợp lý hóa đường đi của tín hiệu điện. Hơn nữa, ghép nhóm hợp lý sẽ tạo điều kiện cho các kỹ thuật sản xuất hiệu quả và bố trí bo mạch.

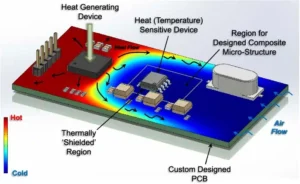

Quản lý nhiệt
Kiểm soát nhiệt độ là việc rất quan trọng đối với hoạt động của linh kiện điện tử trong phạm vi nhiệt độ lý tưởng của chúng. Khoảng cách đủ xa giữa các linh kiện giúp giảm thiểu tình trạng quá nhiệt và hư hỏng có thể xảy ra. Kiểm soát nhiệt độ tốt không chỉ cải thiện độ tin cậy của linh kiện mà còn cải thiện hiệu suất chung của mạch in. Bố trí linh kiện hợp lý, lỗ tản nhiệt và bộ tản nhiệt đều giúp kiểm soát nhiệt độ đúng cách.
3. Tầm quan trọng của bố trí linh kiện trong thiết kế mạch in
Đảm bảo tính toàn vẹn của Tín hiệu
Bố trí linh kiện là việc rất quan trọng để duy trì độ chính xác của tín hiệu. Để giảm thiểu suy hao và nhiễu tín hiệu, cần phải giảm chiều dài của các đường tín hiệu và tránh các khúc cua gấp. Các kỹ thuật thiết kế tốt giúp đảm bảo rằng các tín hiệu truyền qua PCB luôn chính xác và rõ ràng.
Giảm thiểu EMI
Nhiễu điện từ (EMI) có thể ảnh hưởng đáng kể đến hiệu suất của thiết bị điện tử. Việc tiếp địa và che chắn hiệu quả được tạo ra bằng cách bố trí linh kiện và đi dây hợp lý giúp giảm EMI. Các mặt phẳng tiếp địa (Ground plane) và các linh kiện nhạy cảm được đặt cách xa các đường tín hiệu tần số cao giúp giảm các vấn đề về EMI.
Đảm bảo khả năng chế tạo
Một bo mạch được bố trí linh kiện hợp lý sẽ tạo điều kiện thuận lợi trong quá trình sản xuất, do đó giảm khả năng xảy ra lỗi và sự cố trong quá trình lắp ráp. Dây chuyền lắp ráp tự động có thể lắp và hàn linh kiện chính xác hơn tùy thuộc vào khoảng cách và cách bố trí linh kiện phù hợp, do đó cải thiện hiệu quả sản xuất và giảm chi phí.
Nâng cao Độ tin cậy
Bố trí linh kiện của mạch in quyết định phần lớn độ tin cậy của nó, giúp tránh được sức ép về mặt cơ học, quá nhiệt và các vấn đề về điện có thể gây hỏng linh kiện. Khoảng cách và căn chỉnh các linh kiện chính xác giúp cải thiện tuổi thọ và độ bền chung của mạch in.
2. Một số hướng dẫn bố trí linh kiện hiệu quả

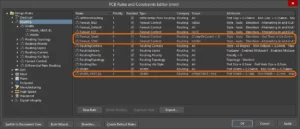

Kiểm tra các quy tắc thiết kế
Các chương trình thiết kế mạch in hiện đại cung cấp các công cụ và tính năng như đi dây tự động và kiểm tra quy tắc thiết kế theo thời gian thực giúp bố trí linh kiện hiệu quả. Nhờ các công cụ này, quy trình thiết kế có thể được đơn giản hóa và đảm bảo tuân thủ các nguyên tắc bố trí linh kiện.
Phần mềm thiết kế
Các phần mềm thiết kế tuân theo các tiêu chuẩn thiết kế và quy tắc cụ thể cho quy trình sản xuất mạch in. Các hướng dẫn này bao gồm các tiêu chí về độ rộng đường mạch, hạn chế khoảng cách và các tiêu chí khác đảm bảo bo mạch hoạt động nhất quán và đáp ứng các tiêu chuẩn của ngành.
Quản lý nhiệt
Thường xuyên xem lại phương án quản lý nhiệt trong thiết kế. Đảm bảo các linh kiện tỏa nhiều nhiệt được giãn cách đủ xa; nếu cần, hãy cân nhắc sử dụng bộ tản nhiệt và lỗ tản nhiệt.
Nguyên mẫu và kiểm tra
Tạo nguyên mẫu và chạy thử nghiệm mở rộng trước khi quyết định thiết kế mạch in cuối cùng. Trước khi đưa vào sản xuất, quá trình tạo nguyên mẫu cho phép bạn tìm và sửa mọi lỗi bố trí, bao gồm các điểm có nhiệt độ cao hoặc không đảm bảo tính toàn vẹn của tín hiệu.
3. Những lỗi thường gặp cần tránh khi bố trí linh kiện trên mạch
Một số lỗi thường gặp trong quá trình bố trí linh kiện cho mạch in có thể làm giảm hiệu suất, độ tin cậy. Để có được một thiết kế chất lượng cao, cần phải nhận thức và tránh được những rủi ro này. Sau đây là một số lỗi thường gặp và giải pháp để tránh chúng.
Bỏ qua việc tối ưu hóa Đường Tín hiệu
Bỏ qua việc tối ưu hóa các đường tín hiệu là một trong những lỗi phổ biến nhất. Đường tín hiệu quá dài và phức tạp có thể gây ra nhiễu, giao tiếp chéo và độ trễ, do đó làm giảm tính toàn vẹn của tín hiệu. Đặc biệt đối với các tín hiệu nhạy cảm và tần số cao, hãy giữ các tuyến tín hiệu ngắn và thẳng để tránh sự cố. Đối với tín hiệu tốc độ cao, hãy sử dụng các cặp tín hiệu vi sai; ngoài ra, hãy sử dụng giãn cách đường mạch hợp lý để giảm nhiễu.
Quá nhiều linh kiện
Việc bố trí quá nhiều linh kiện vào một không gian hạn chế có thể gây ra nhiều lỗi trong sản xuất, sự cố về nhiệt và sự cố trong quá trình lắp ráp. Sự lưu thông không khí kém do linh kiện dày đặc tạo ra các điểm có nhiệt độ cao dẫn đến giảm hiệu suất hoặc làm hỏng các linh kiện. Đảm bảo các linh kiện được đặt cách nhau đủ giúp tản nhiệt tốt hơn, dễ lắp đặt và tránh sự cố. Khoảng cách linh kiện hợp lý cũng giúp việc sửa chữa và kiểm tra dễ dàng hơn.
Nối đất không đúng
Kỹ thuật nối đất không đúng có thể gây ra nhiễu điện từ (EMI), nhiễu tín hiệu và hoạt động của mạch không ổn định. Không sử dụng Ground plane là một lỗi điển hình trong khi nó rất cần thiết để giảm nhiễu và đảm bảo cho mạch có thể hoạt động ổn định. Tránh chia Ground plane thành các phần ngắt quãng vì nó có thể dẫn đến tình trạng ground loop và phát sinh EMI.
Vị trí đặt tụ decoupling
Việc duy trì điện áp nguồn ổn định phụ thuộc vào tụ decoupling, tuy nhiên đôi khi chúng lại được đặt quá xa các chân IC mà chúng được cho là cần phải hỗ trợ. Điều này làm tăng điện dung trong đường nguồn, do đó làm giảm hiệu quả của tụ điện. Để giảm điện dung và đảm bảo hoạt động ổn định, hãy luôn đặt tụ decoupling càng gần chân nguồn IC càng tốt.
Quản lý nhiệt kém
Một trong những sai lầm chính có thể gây ra hỏng hóc linh kiện và quá nhiệt là quản lý nhiệt không hợp lý. Nhiệt lượng tỏa ra quá mức có thể là do các linh kiện công suất cao quá gần nhau hoặc không sử dụng lỗ tản nhiệt và bộ tản nhiệt. Cần sử dụng lỗ tản nhiệt để truyền nhiệt ra khỏi các vùng tỏa nhiều nhiệt và đảm bảo khoảng cách giữa các linh kiện phù hợp để tản nhiệt, giúp ngăn ngừa tình trạng quá nhiệt.
Không tuân thủ các nguyên tắc DFM (Thiết kế để sản xuất)
Bỏ qua các tiêu chuẩn DFM có thể dẫn đến các vấn đề sản xuất bao gồm lỗi lắp ráp, linh kiện đặt sai vị trí và mối hàn kém chất lượng. Hãy cân nhắc độ rộng đường mạch, kích thước pad và hướng quay của linh kiện trong khi luôn tuân thủ các quy tắc thiết kế theo tiêu chuẩn. Ngay từ khi bắt đầu thiết kế, hãy làm việc với nhà sản xuất để đảm bảo mạch in của bạn có thể được sản xuất hợp lý và nhất quán.
Không cân nhắc phương án phân phối nguồn
Phân phối nguồn điện không đúng cách có thể gây ra nhiễu, sụt áp và mạch hoạt động không hiệu quả. Đảm bảo đường mạch đủ lớn để truyền tải dòng điện cần thiết; đối với các thiết kế phức tạp, hãy cân nhắc sử dụng nhiều mặt Power plane. Việc duy trì mức điện áp ổn định trên mạch in phụ thuộc vào việc phân phối điện hợp lý.
4. Kết luận
Sự thành công của các thiết kế điện tử phụ thuộc rất nhiều vào cách bố trí các linh kiện trên mạch in. Luôn lưu ý đặt các linh kiện cần thiết gần chân nguồn, ghép nhóm linh kiện và quản lý nhiệt sẽ giúp bạn xây dựng các mạch in đáng tin cậy và hiệu quả, đáp ứng các nhu cầu điện tử hiện tại. Bố trí linh kiện chính xác đảm bảo sản xuất và độ tin cậy, đồng thời cải thiện tính toàn vẹn của tín hiệu và giảm EMI, giúp các thiết kế của bạn đạt thành công.
Điện tử Hatakey mong rằng bài viết có thể mang lại cho bạn những thông tin hữu ích trong việc bố trí linh kiện trên mạch PCB. Nếu bạn có bất kỳ thắc mắc hoặc cần hỗ trợ khi thiết kế gia công mạch, xin vui lòng liên hệ với chúng tôi!
