Quản lý nhiệt đóng vai trò quan trọng trong việc đảm bảo độ tin cậy cũng như hiệu suất của các thiết bị điện tử công suất cao. Nhiệt độ quá cao có thể gây ra những tác động bất lợi cho các linh kiện điện tử, dẫn đến giảm hiệu suất, rút ngắn tuổi thọ và tăng khả năng hỏng hóc. Trong bài viết này hãy cùng điện tử Hatakey khám phá những điểm cốt lõi trong quản lý nhiệt mà chúng ta cần chú ý khi thiết kế các bo mạch công suất lớn và tìm hiểu các phương pháp, kỹ thuật thường được sử dụng để quản lý nhiệt trong các hệ thống điện tử.

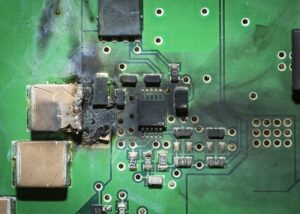

1. Ảnh hưởng của nhiệt độ đến các linh kiện điện tử

Nhiệt độ được coi là kẻ thù truyền kiếp của linh kiện điện tử. Chúng thường gây ảnh hưởng đến:

• Chất bán dẫn: Nhiệt độ cao có thể gây ra sự bất ổn định về đáp ứng của chất bán dẫn. Từ đó dẫn đến hiệu suất không ổn định và các nguy cơ tiềm ẩn khác.
• Hiện tượng mỏi vật liệu: Biến động nhiệt liên tục có thể gây ra sự mỏi của vật liệu, đẩy nhanh quá trình mài mòn và xuống cấp của các linh kiện theo thời gian.
• Sự dịch chuyển điện tử: Nhiệt độ khắc nghiệt (quá cao và quá thấp) có thể dẫn đến sự dịch chuyển điện tử, một hiện tượng mà các nguyên tử trong kim loại nói chung và đường mạch in nói riêng bị dịch chuyển do ứng suất nhiệt, có khả năng gây ảnh hưởng đến tính toàn vẹn của mạch điện.
• 2. Những thách thức trong quản lý nhiệt khi thiết kế các mạch công suấtThiết bị điện tử công suất cao thường tỏa ra một lượng nhiệt lớn, đôi khi vượt quá 100 W/cm2. Khi công suất của thiết bị tăng lên, việc tản nhiệt cũng trở nên khó khăn hơn. Một số yếu tố góp phần gây ra thách thức về quản lý nhiệt trong các ứng dụng công suất cao:
  • Độ dẫn nhiệt thấp: Nhiều vật liệu được sử dụng trong các linh kiện điện tử, chẳng hạn như keo đổ mạch và bảng mạch in có độ dẫn nhiệt tương đối thấp. Điều này gây cản trở việc truyền nhiệt hiệu quả ra khỏi các linh kiện quan trọng, tạo ra các điểm nghẽn trong các đường truyền nhiệt.
  • Mật độ công suất: Mật độ công suất cao dẫn đến các điểm nóng cục bộ, nơi nhiệt tập trung trong một khu vực nhỏ. Các điểm nóng này có thể dẫn đến tình trạng mất kiểm soát nhiệt, làm giảm hiệu suất và độ tin cậy của hệ thống điện tử.
  • Ứng suất nhiệt: Các linh kiện trong hệ thống điện tử thường có hệ số giãn nở nhiệt (Coefficient of Thermal Expansion – CTE) khác nhau. Khi nhiệt độ thay đổi, những CTE khác nhau này có thể gây ra ứng suất nhiệt, có khả năng dẫn đến hỏng hóc cơ học hoặc nứt gãy mối hàn.

  3. Phương án quản lý nhiệt để đảm bảo mạch vận hành an toàn

  Việc vận hành các linh kiện điện tử trong phạm vi nhiệt độ an toàn là điều cần thiết để duy trì hiệu suất tối ưu và kéo dài tuổi thọ của chúng. Để đạt được điều này, một số kỹ thuật có thể được sử dụng trong quản lý nhiệt:

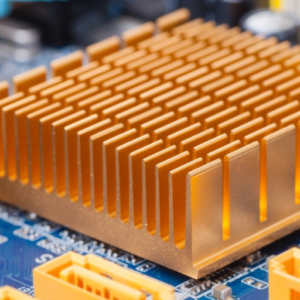

  Tản nhiệt (heat sink) và tấm phân bố nhiệt (heat spreader):

  Tản nhiệt và tấm phân bố nhiệt thường được sử dụng để tản nhiệt từ các linh kiện công suất cao. Các linh kiện này được thiết kế để tăng diện tích bề mặt có thể truyền nhiệt, giúp hạ nhiệt hiệu quả hơn. Heat spreader là tấm kim loại phẳng, có tác dụng cung cấp một mặt phẳng, mịn, diện tích lớn để gắn với tản nhiệt (ví dụ như tấm kim loại bên ngoài của CPU máy tính).



  Vật liệu có chức năng kết nối nhiệt (Thermal Interface Materials – TIM)

  Các vật liệu có chức năng kết nối nhiệt, chẳng hạn như băng dính dẫn nhiệt hoặc keo tản nhiệt được sử dụng để cải thiện khả năng dẫn nhiệt giữa bề mặt của linh kiện và bộ tản nhiệt. Những vật liệu này lấp đầy các khe hở không khí cực nhỏ, giúp tăng cường hiệu quả truyền nhiệt.

  Làm mát bằng chất lỏng

  Các hệ thống làm mát bằng chất lỏng, chẳng hạn như tấm lạnh (có dung dịch làm mát chạy bên trong), bộ trao đổi nhiệt microchannel, cung cấp khả năng tản nhiệt vượt trội so với làm mát bằng không khí thông thường. Bằng cách lưu thông chất làm mát qua các kênh hoặc ống, lượng nhiệt lớn có thể được loại bỏ hiệu quả khỏi các linh kiện công suất cao.

  Làm mát chủ động

  Các kỹ thuật làm mát chủ động, chẳng hạn như sử dụng quạt hoặc máy thổi, giúp tăng cường lưu thông không khí xung quanh các linh kiện điện tử. Điều này giúp tăng khả năng truyền nhiệt đối ra không khí xung quanh.

  Via tản nhiệt

  Via tản nhiệt chính là các đường dẫn nhiệt trên mạch in, giúp dẫn nhiệt từ các linh kiện công suất cao và truyền đến các lớp ngoài của bo mạch. Ngoài ra, sử dụng mạch in có lõi dẫn nhiệt hoặc kết hợp với lớp đồng dày có thể tăng cường khả năng dẫn nhiệt và phân phối nhiệt.

  Bố trí linh kiện

  Vị trí hợp lý của các linh kiện công suất cao trên mạch in có thể giúp tránh liên kết nhiệt giữa các nguồn nhiệt. Điều này ngăn ngừa các điểm nóng cục bộ và thúc đẩy phân phối nhiệt đều trên khắp hệ thống.

  Mô phỏng nhiệt

  Các công cụ tính toán động lực học chất lưu (CFD) và phân tích phần tử hữu hạn (FEA) được sử dụng để mô phỏng sự phân phối nhiệt độ, xác định các điểm nóng tiềm ẩn và tối ưu hóa thiết kế nhiệt cho mạch in. Các mô phỏng này hỗ trợ dự đoán và giảm thiểu các vấn đề về nhiệt trước khi tiến hành sản xuất.



  4. Vai trò của phần mềm trong quản lý nhiệt

  Các thiết bị điện tử hiện đại thường sử dụng các kỹ thuật quản lý nhiệt do phần mềm điều khiển để tối ưu hóa khả năng tản nhiệt và sử dụng năng lượng hiệu quả:

  • Dynamic Frequency Scaling: Điều chỉnh tốc độ bộ xử lý dựa trên khối lượng công việc.
  • Fan Curves: tối ưu hóa hiệu quả làm mát. Quạt hoạt động ở tốc độ cao hơn khi nhiệt độ tăng và ngược lại, đảm bảo lưu thông không khí và tản nhiệt đầy đủ.
  • Thermal Throttling: Trong các tình huống quan trọng, các thiết bị điện tử có thể sử dụng thermal throttling, trong đó hệ thống giảm hiệu suất để quản lý việc tỏa nhiệt quá mức. Điều này bảo vệ các linh kiện khỏi nguy cơ hư hỏng do nhiệt.

  5. Các xu hướng, phương pháp mới trong quản lý nhiệt:

  • Vật liệu nano: Vật liệu nhẹ có độ dẫn nhiệt cao, chẳng hạn như graphene, ống nano carbon và nanodiamond có thể giúp cải thiện khả năng truyền nhiệt và tản nhiệt.
  • Làm mát nhúng: Tích hợp các kênh dẫn chất làm mát bên trong chip để làm mát tối ưu.
  • Quản lý do AI điều khiển: Các thuật toán trí tuệ nhân tạo (AI) đang được phát triển để theo dõi và đáp ứng với các điều kiện nhiệt độ theo thời gian thực. Các thuật toán này tối ưu hóa hiệu suất hệ thống và hiệu quả năng lượng bằng cách điều chỉnh các cơ chế làm mát dựa trên dữ liệu nhiệt độ.

  6. Kiểm tra và đánh giá hiệu quả phương pháp quản lý nhiệt:

  Kiểm tra và đánh giá kỹ lưỡng là những việc cần thiết để đảm bảo hiệu suất quản lý nhiệt và độ tin cậy của các hệ thống điện tử công suất cao. Một số phương pháp phổ biến được sử dụng để kiểm tra và đánh giá bao gồm:

  • Cặp nhiệt điện: Đo nhiệt độ bằng cặp nhiệt điện gắn vào bề mặt vỏ linh kiện và mạch in cung cấp dữ liệu thời gian thực về nhiệt độ linh kiện.
  • Chụp ảnh nhiệt hồng ngoại: Các cụm linh kiện được cấp nguồn có thể được phân tích bằng cách sử dụng ảnh chụp nhiệt hồng ngoại để lập bản đồ nhiệt độ bề mặt và xác định các điểm nóng. Phương pháp không tiếp xúc này cho phép phân tích nhiệt nhanh chóng và toàn diện.
  • Mô phỏng nhiệt cơ học: Các công cụ mô phỏng có thể mô hình hóa luồng nhiệt, luồng không khí và ứng suất cấu trúc để dự đoán rủi ro về độ tin cậy và tối ưu hóa thiết kế.
  • Thử nghiệm chu kỳ nhiệt độ: Các linh kiện trải qua chu kỳ nhiệt độ giữa các nhiệt độ khắc nghiệt nhằm mô phỏng lại các hỏng hóc do mỏi nhiệt – cơ học. Quá trình này có thể cung cấp dữ liệu về giới hạn bền với nhiệt của linh kiện.
  • Thử nghiệm phá hủy: Các thử nghiệm phá hủy đưa các linh kiện vào nhiệt độ cao trong thời gian dài để phát hiện các hỏng hóc trong giai đoạn đầu.

  7. Kết luận:

  Quản lý nhiệt hiệu quả là điều không thể thiếu trong các thiết bị điện tử công suất cao để đảm bảo hiệu suất, độ tin cậy và tuổi thọ tối ưu của các linh kiện điện tử. Các chân linh kiện dày đặc với mật độ cao các chân I/O của chúng cho phép tạo ra các IC phức tạp nhưng lại đặt ra những thách thức về thiết kế nhiệt. Bằng cách áp dụng các via dẫn nhiệt, bộ tản nhiệt, TIM và các kỹ thuật làm mát tiên tiến, bạn có thể kiểm soát nhiệt độ hiệu quả và đảm bảo hiệu suất cao của hệ thống.

  Mô hình hóa, thử nghiệm và kiểm nghiệm đánh giá thiết kế nhiệt là điều cần thiết trong mọi giai đoạn của ứng dụng. Khi nhu cầu về các hệ thống điện tử hiệu suất cao tiếp tục tăng, lĩnh vực quản lý nhiệt không ngừng phát triển. Hy vọng qua bài viết này của chúng tôi có kể mang lại những kiến thức hữu ích giúp bạn triển khai các chiến lược thiết kế và quản lý nhiệt hiệu quả trong các dự án điện tử của mình!
